AutoCAD _04 평면도 그리기

Exercise#3: Drawing a simple floor plan _평면도 그리기!



1. LINE EDITING
2. HATCHING
3. DIMENSIONING







LINE EDITING

✔Trim (trim)

✔Extend (extend)

✔Explode (explode)

✔Stretch (stretch) -> 평면도 그리기에 유용



<TRIM & EXTEND>

• (trim)
• (shift + 클릭) -> 잘못 지운 선 원상복구(extend하는 것)
• (undo)하면 전부 되돌아옴



<EXPLODE>

• (explode) : 닫혀있는 하나의 polyline의 seperate한 부분들 파악



<STRETCH / GRIPS>

• (stretch) : 늘리기, 줄이기 할 수 있다 -> 매우 유용!!
• Grip이나 trim&extend로도 가능하지만 stretch가 편리함
• Point에서 stretch/add vertex/convert to arc 전환 가능



#mission1 _draw floor plan

1. 바깥 틀 그리기 (rect)
2. 벽 두께 표현 (offset) ->115 만큼 inward
3. Room devision (pl로 scale보기_시작이 바깥 틀인지 안쪽 벽인지 확인!)

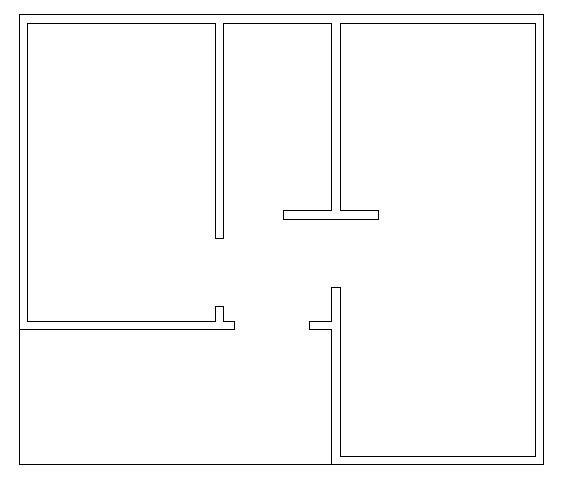

1. Trim lines

1. Cut openings in the walls
2. Mark the doorways (LINE&OFFSET)

-문크기는 1000(300), 900(200), 800

1. Organize the lines (TRIM&JOIN)

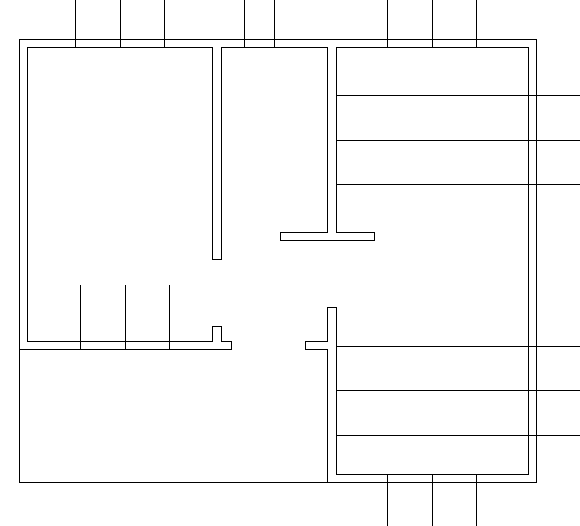

1. Identify windows (LINE)

-모든 창문의 mid point를 표시

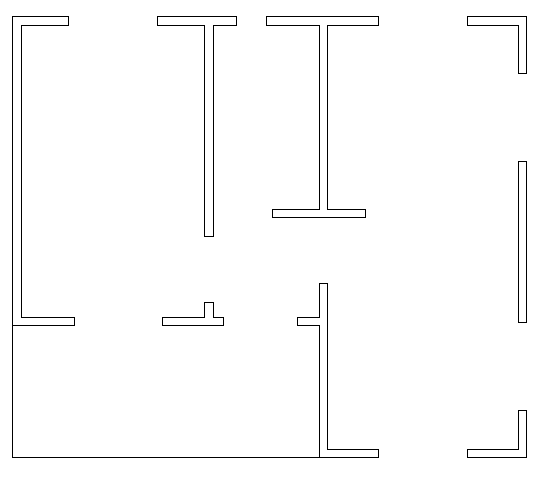

1. Mark the window openings (OFFSET)

-하나를 제외하고는 모두 너비 같음(1200) / 작은 창문(400)

1. Organize lines

-TRIM&JOIN (각각 join/porch현관 분리될 수 있도록)

-기둥(정사각형_rect) / 창문(일단은 rect로 mid point를 reference로 하는 직사각형->center에 위치)

1. Add doors
1. 문틀 만들기   2) 문 만들기(창문과 같은 원리) 3) 문 열리는 길 만들기(문 바깥쪽을 center로)





rect                                        rect->rotate                                        arc





*문 밑의 선은 바닥이 달라진다는 것을 의미한다



1. Add stairway

-1500*300짜리 계단 만들기(rect)



==> 첫 평면도 완성!







HATCHING

✔Hatch (hatch) _만약 dialogue box 나오지 않으면 HPDLGMODE를 1로 set해라 / solid로 시작해서 properties에서 변경하는 거 추천

✔Hatch Edit (he)

✔Recreate boundary (HARCHGENERATEBOUNDARY) :

✔Gradient Hatch

✔Match Properties (ma) : 원하는 pattern을 클릭한 뒤 다른 곳을 해당 pattern과 같게 만든다

✔Draw Order (draworder) : 순서(앞, 뒤) 바꿔준다

*scale 바꿔주면서 하기



#mission2 _Hatch the walls, porch, stairway, and bathroom





DIMENSIONING

✔Dimension Types

• Angular (dimang) : 각도
• Arc (dimarc)
• Radius (dimrad) : 반지름
• Linear (dimlinear)
• Aligned (dimaligned)
• Dim (dim) : 어떤 것이든 자동으로 측정해줌

✔Terminologies

• Dimension line, text
• Arrowhead
• Extension line

✔Rule

• Minimal dimension lines
• No crossing !!

✔Dimension style
