self) 단축키 공부

<Templete 설정>

-Imperial : 인치

-Metric : mm





<명령어>

Line : 직선을 그리는 명령어 (l)

• Line 누르면 아래 command 창에 내가 해야하는 작업이 나온다!
• 꺾이는 부분을 구분점으로 하여 개별적인 line
• 명령어 매번 입력하지 않고 단축키!
• L 치고 엔터치면 line으로 알아서 인식
• 그리다가 enter 치면 끝



Erase : 지우기 (e)

• 단축키 e



Copy : 객체를 복사하는 명령어 (co / cp)

1. 복사할 객체 선택
2. Base point
3. Second point

• 땅 땅 땅 땅 여러 개 복사 가능
• 원본과 base point 사이의 거리 & 각도 만큼 second point와 복사본 사이의 간격이 생긴다!!!



Move : 객체를 이동하는 명령어 (m)

1. 이동할 객체 선택
2. Base point
3. Second point

• 거리 & 각도 만큼
• O snap 활용하면 복사, 이동 편리하게 할 수 있다



Circle : 원 그리는 명령어 ( c )

• Center 찍고 반지름 정해주기



Rectangular : 사각형 그리는 명령어 (rec)

1. 시작점 찍기
2. @가로, 세로 입력

• 다른 도형의 끝점을 시작점, 끝점으로 잡기도 가능! (O snap 이용)



Offset : 일정한 간격으로 복사하는 명령어 (CAD에서 정말 많이 씀!!!) (o)

1. 간격 입력
2. 객체 선택
3. 방향 선택 (오른쪽/왼쪽)

• 중간에 간격값을 변경하고 싶으면 enter쳐서 나간 뒤에 다시 offset 들어오기 (명령어 한 번에 하나의 간격값만 가능)

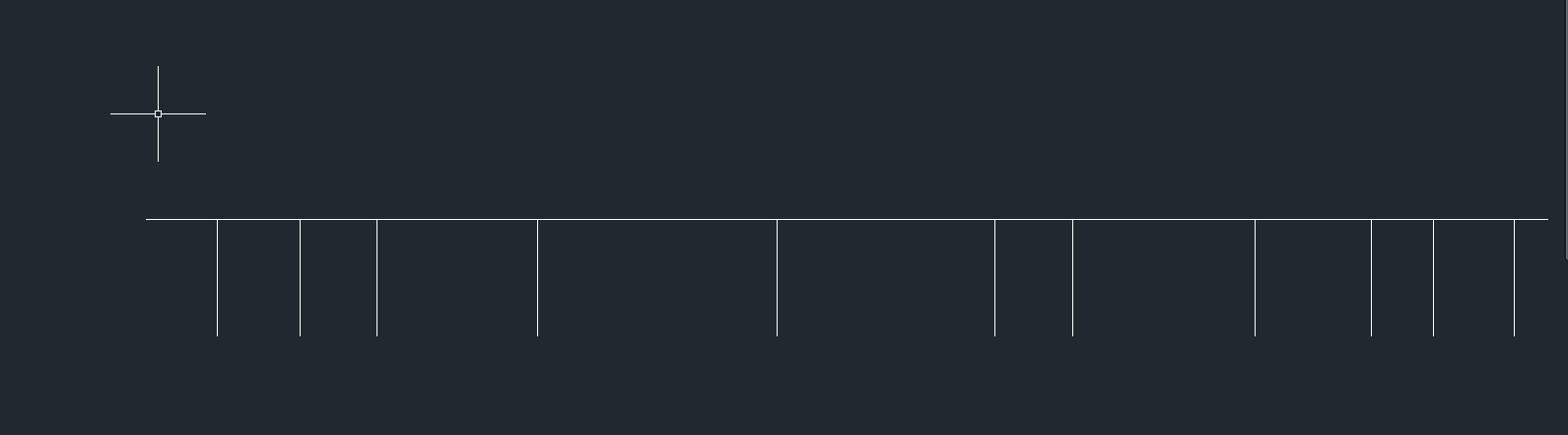

Trim : 기준을 두고 자르는 명령어 (꽤 많이 사용) (tr)

1. 객체 선택 (select cutting edges) : 기준이 되는 선을 선택해라
2. 지우고 싶은 부분 선택 (select object to trim) _ 선택 or 박스치기
3. 다했으면 enter 쳐서 종료

• 주의할 점!
  • 꺽쇠<>가 있을 때 그냥 enter 치면 꺽쇠 속의(select all)이 기준이 되어버림 -> 모든 교차점을 기준으로 조각나게 된다!
• 기준선 선택할 때 잘못 enter 쳐서 넘어가면 제대로 잘리지 않는다

•

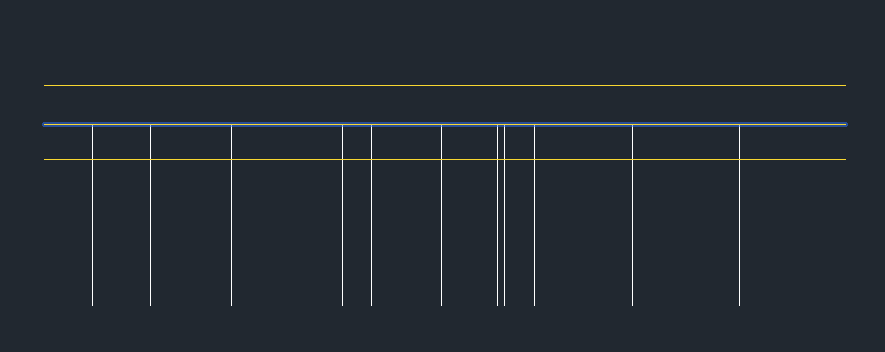

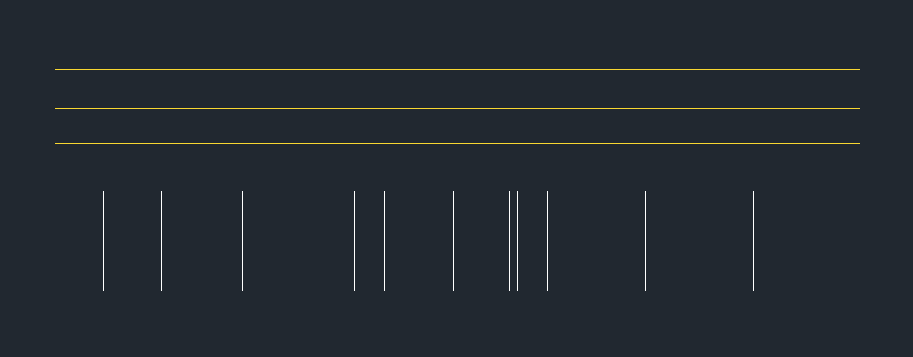

Extend : 기준을 두고 연장하는 명령어 (trim의 반대) (ex)

1. 객체 선택 (select boundary edges) : 기준이 되는 선 선택
2. 연장할 객체 선택 : 중간점을 기준으로 위로 선택해야 위에 있는 기준선까지 연장! (박스치기 가능)

•  주의할 점!
• 기준선 여러 개일 때 중간에 있는 선까지만 연장한다 가능
• 근데 기준 선택 못하고 enter쳐서 넘어가면 <select all> 때문에 모든 점이 기준이 돼서 다른 선까지만 연장되고, 가운데 선까지 연장하려면 한 번 더 클릭!









Mirror : 대칭축을 중심으로 대칭 복사하는 명령어 (mi)

• 대칭축 잘 그리는 것 중요! (어느 방향인지)

1. 객체 선택 : (삼각형을 대칭한다하면 세 개의 line 전부 선택)
2. 대칭축의 첫 번째 점 선택
3. 대칭축의 두 번째 점 선택
4. Source objects(원본) 지울 것인지 선택 (<>안에 옵션이 있는데, No가 기본)

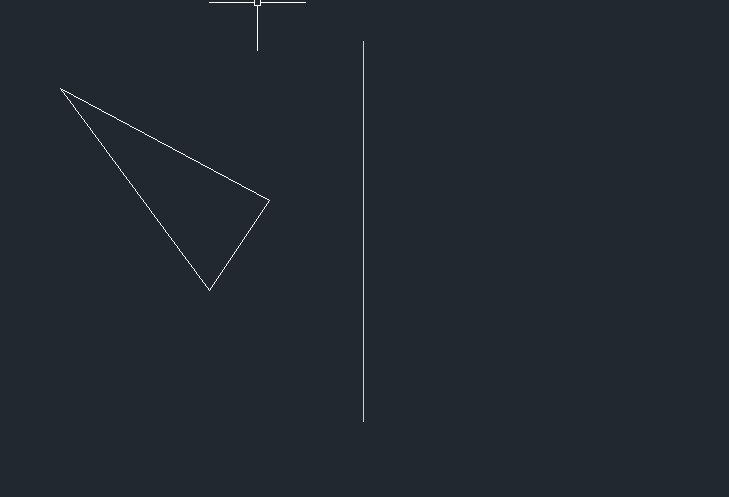

mirror 전

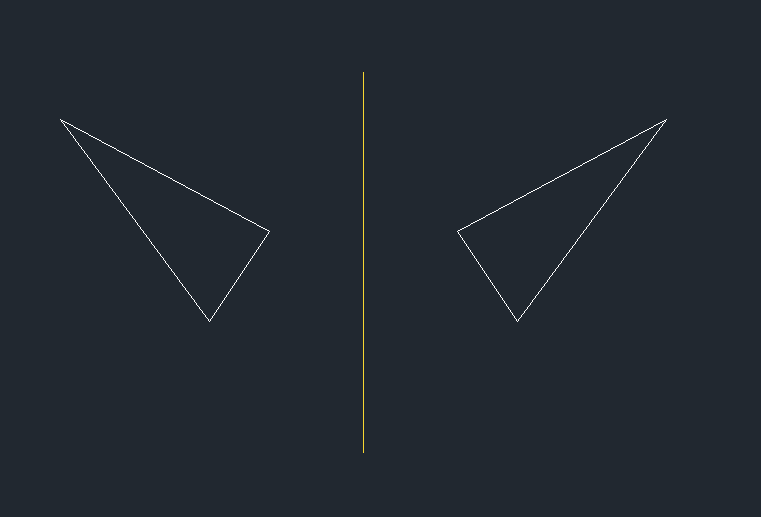

mirror 후

• 대칭축은 보통 원하는 위치에 맞게 직접 그려야 한다.
• 대칭축 직접 그리지 않고도 할 수 있는데, 그건 orthomode 활용.
1. Mi
2. 임의의 점 선택해서 직교모드로 그으면(수직or수평) 원하는 위치에 대칭 복사된다
• 물론, 직교모드를 끄고 그어도 원하는 방향으로 가능!

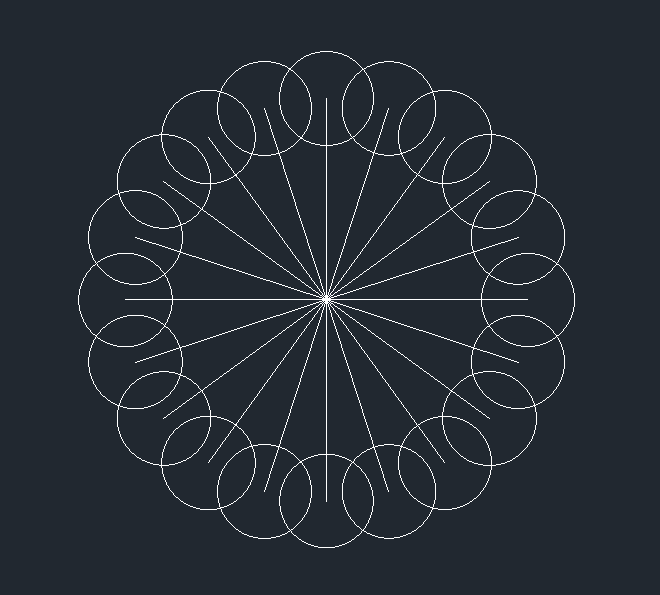

Array : 객체를 사각형이나 원형의 형태로 배열 복사하는 명령어 (array)

• 도면같은 경우, array를 써야 빨리 그릴 수 있는 경우 많다
• 원래는 array라는 대화상자(네모 창)가 나왔었는데, 이제는 대화상자가 뜨지 않고 command 창에서 하도록 한다
• ++ 처음에는 대화상자를 보고 하는 게 좋지 않을까? (arrayclassic 하면 대화상자 띄울 수 있다)
• 사각 배열 : Rectangular Array / 원형 배열 : Polar Array





• CAD는 점 단위라서 Row offset 을 객체와 객체 사이의 간격이 아니라, 객체 A의 1번 점과 객체 B의 1번 점 사이의 간격을 기준으로 해야한다. (600 간격을 띄우고 싶다면 600+600 = 1,200 )























• Command 창에서 진행할 경우,
1. Array
2. Array 할 객체 선택
3. Array 할 기준점 선택
4. 옵션 설정 (Items : 객체의 최종 개수 / Angle between : 각 객체 사이의 각도 / Fill angle : 전체 각도)

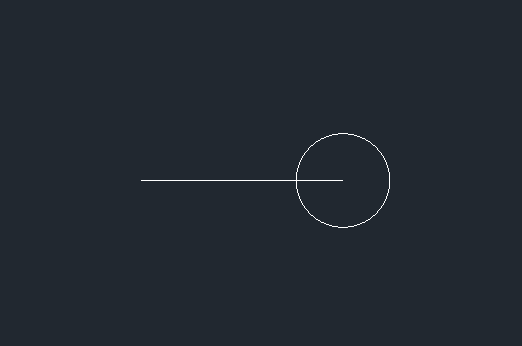

O Snap : object snap 이라고 해서 object에 자석처럼 붙어서 원하는 것을 찾아주고자 하는 보조 도구 (F3)

• Center, quadrant(사분점), intersection(교차점), tangent 등을 선택하면 초록색 네모로 원하는 값을 쉽게 찾을 수 있다



Orthomode : 직교모드 (수직, 수평) (F8)

• 수직, 수평선 그릴 때
• 원하는 길이값 입력

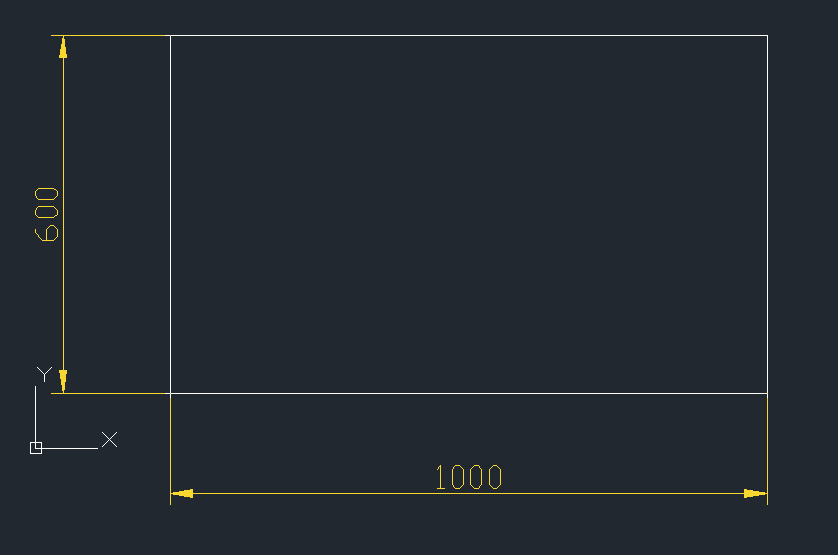

Dli -> 치수 재기 (Dimlinear)

D -> 치수 값 설정





*작업창이 모든 것을 객체 (object)라고 함

*command 창(명령창) 켜기 : ctrl + 9

*command 창에서 [] 대괄호 안에 있는 것을 옵션이라고 한다

*undo / redo : ctrl+z / ctrl+y

*손바닥 도구 : pan
