AutoCAD_ 03 도형 그리기2

• Mac의 경우, tooltips가 기본으로 되어있다. (선택X)
• 마우스 사용해라.
• pan 도구 -> (마우스 휠로 사용 가능)
• layer 창 띄우기 (layer) / properties 창 띄우기 (properties) => 편의를 위해

• 방법은 여러가지! 걱정마라
• Snaps! (F3로 온오프 가능)
• ->(options)에서 maker에 체크를 해제하면 초록 표시는 안 되지만, snap 기능은 그대로
• (extension) : 각도 유지하면서 연장 가능



[Exercise2] diagram 그리기





[DRAWING OBJECTS]

✔Placing Points (po, ddptype)

✔Drawing Arcs (arcs)

✔Drawing Rectangles (rect)

✔Drawing Ellipses (ellipse)

✔Drawing Regular Polygon (polygon)

✔Drawing with polylines and splines (pl, spline)



<POINTS>

• (point / po) : point 찍기
• (ddptype) : point style
• Set relative to screen -> 화면 zoom에 따라 포인트 크기 바뀜
• Set absolute -> 화면 zoom과 상관 없이
• (regen) -> relative로 해두면 해당 축척에 맞춰서 크기 조절 / absolute로 해두면 그대로 크기 유지



• #mission_panel 1 : Symbol 바꿔서 point 찍어보기



<ARCS>

• (arc) : arc 그리기
• 그리는 법 3가지 (St.P=start point / Sec.P=second point / E.P=end point / C.P=center point)

1. St.P -> Sec.P -> E.P
2. St.P -> E.P -> C.P -> Direction (ctrl)
3. C.P -> St.P -> E.P (마찬가지로, 위아래 방 바꾸려면 ctrl)



• #panel 2 : arc로 꽃모양 만들기 (꽃잎 만들어서)





<RECTANGLES>

• (rect) : 사각형 그리기
• (dimension) : 마찬가지로 가로 세로 정하면 사각형 그리기 가능
• Rotate 가능 (사각형 만들 때 R) / (don't forget to reset)
• (fillet) : 코너를 둥글게 함 (don't forget to reset)
• (chamfer) : 코너를 각지게 함 (fillet에서 자른 것으로 볼 수 있음)



• #panel 3 : Diagram 그리기 (사각형으로)
•





<ELLIPSES>

• (ellipse)
• End-to-end : 양끝점과 위아래 한 점
• Center-to-end : 가운데 점과 끝점



• #panel 4 : elliptical staircase 그리기 (큰 타원 안에 작은 타원)



<POLYGONS>

• (polygon) : 다각형 그리기
• Number of sides -> 변의 수 정해서 그리기
• By center -> center를 기준으로 그리기 (내접원_inscribed / 외접원_circumscribed)
• By edge -> 꼭짓점을 기준으로 각도 조절



• #panel 5 : 삼각형, 사각형, 오각형, 육각형, 팔각형을 inscribed로 그리기



<POLYLINE vs SPLINE>

• (polyline) -> close시 다각형 / 어떤 것이든 그릴 수 있음
• (arc) -> 곡선도 가능
• (second point)
• (line)

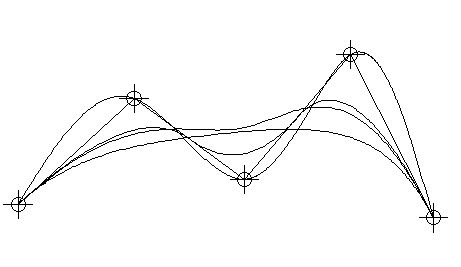

• (spline) : point를 연결 or point를 기준으로 곡선 만들기
• (method)
• (fit) : point를 직접 연결
• (cv) : control line point들의 중간점을 기준으로 곡선
• Degree -> degree를 3으로 하면 매우 곡선 / 1로 하면 거의 polyline

• => spline으로 그릴 수 있는 것은 모두 polyline으로 그릴 수 있다

• #panel 6 : fit이나 cv / degree 다 사용해보기

•



[Editing OBJECTS]

✔Scaling Objects (sc)

✔Trimming the objects (trim)

✔Joining the Objects (join)

✔Rotating Objects (offset)

✔Filleting (fillet)

✔Chamfering (chamfer)

✔Polyline Editing (pedit)



<Scaling>

• (scale) : scale 바꾸기
• By factor : Base point -> select scale
• By reference point (r ) : line 길이(reference)에 크기 맞추기



• #mission2_ panel 7 : mission1_panel 2의 꽃 copy해서 다양한 scale로 만들기





<TRIMMING & JOINING>

• (trim) : 원하지 않는 부분 자르기
• (trim)후 자를 부분 선택
• => 이후 (join)으로 하나의 poly line으로 만들 수 있다
• (fence) : 올가미로 선택해서 지우기 //쓸 일 거의 없다

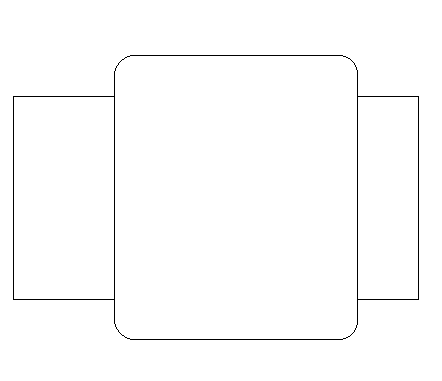

• #panel 8 : mission1_panel 3의 diagram 가져와서 하나의 closed polyline으로 만들기 (trim&join으로)



<ROTATING>

• (rotate) : 객체를 회전 시키기
• By reference (r ) : Base point -> (reference) => reference에 맞춰서 회전시키기



• #panel 9 : mission1_panel 4의 ellipse를 가져와서 가이드라인에 맞춰 rotate하기



<OFFSET>

• (offset) : 객체를 copy하거나 move할 때 일정한 간격으로 만들어 주기
• By distances : 간격을 직접 입력
• Multiple (multiple) -> 반복적으로 일정한 간격으로 여러 개 만들기
• By mouse : 마우스로 간격 조절 가능
• Multiple -> 마찬가지
• Erasing the source (erase) : 원본 없애기



<FILLET & CHAMFER>

• (fillet) : 사각형 모서리 둥글게 자르기
1. Radius 정하기 -> 2. 두 선분 선택
• (trim) : source(원본) 없애기
• (multiple) : 옵션 선택 확인 후 자를 위치 선택 -> 선택하는 모서리들 자르기
• (polyline) : " -> 모든 모서리 자르기



• (chamfer) : 사각형 모서리 각지게 자르기
• Setting distance -> 가로,세로로 얼만큼 자를지 정하기
• Asymmetric

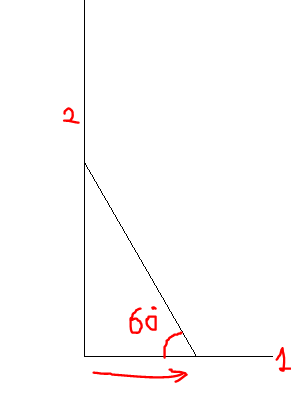

• (angle) : 각도 정해서 자르기 (가로 길이, 각도) **(dimant) : 각도 측정

•



• #panel 10 : mission1_panel5의 다각형들을 가져와서 source 유지한 채
• Offset Distance 2
• Chamfer the inner triangle by distance of 5
• Chamfer the inner square by the angle of 45 degrees at distance of 5
• Chamfer the inner pentagon by distances of 8 and 5 simultaneously using polyline option
• Fillet the hexagon using the polyline option with a radius of 15
• Fillet the octagon using the polyline option with a radius of 4





<PEDIT>

• (pedit) : line의 속성? 변경
• polyline->spline / spline->polyline
• Spline을 polyline으로 바꿀 때는 precision을 정하는데, 이게 너무 커지면 too much info기 때문에 적당히(0)으로 한다
• Decurve
• Fit
• #panel 11 : mission1_panel 6를 가져와서 spline을 polyline으로 바꾸고 width를 2로 고치기
