AutoCAD _ 02 도형그리기1

Week2 _ 03/11



<COMMAND>

• Tooltips option (tooltips)
• Dynamic Input (dynmode) -> 선 같은 거 그릴 때 수치 표시





<DISPLAY> _이게 mission2 인데, 웬만하면 매번 확인해주기!



• Display 옵션 정할 수 있다 _ 가장 오른쪽부터 설명

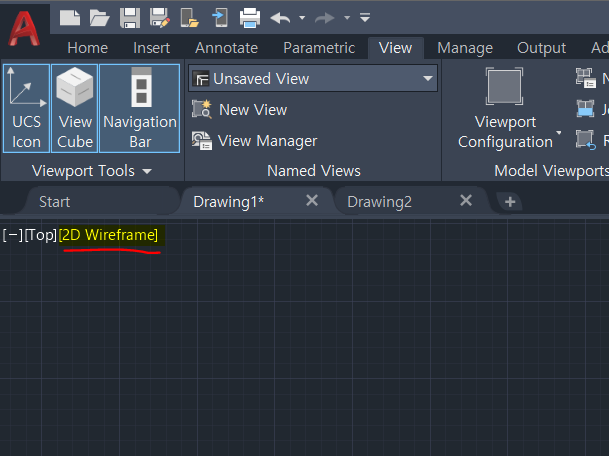

• (보통 2D Wireframe)

•

• (top/bottom등 정 가능)
• (동일 물체를 4분할로 나눠서 top, bottom 등으로 볼 수 있음)

•



• Drafting Settings dialog box (settings / options)
• Background 색상 설정이나 (drafting -> colors)
• Marker, Aperture 크기 등을 설정할 수 있음

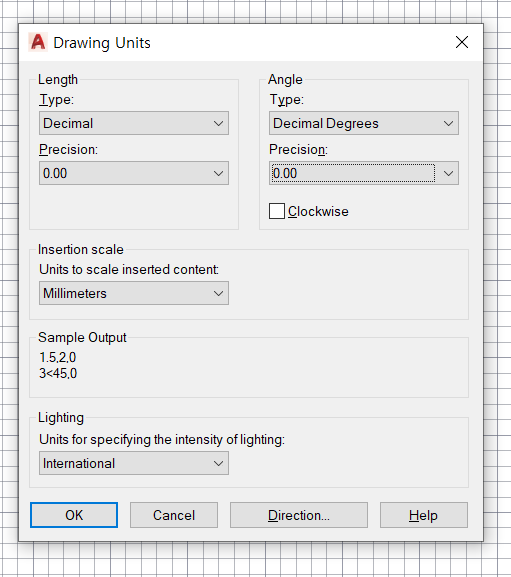

• 단위 설정하기 (units)

•





• Grid 설정 (grid)
• 일단 off 해두기



• AutoCAD Dialog Boxes (filedia) -> 중요!
• 0 / 1로 켜거나 끈 후 (save) 해줘야 함
• 0 : 꺼두면 box(대화상자) 나오지 않고 저장
• 1 : 켜두면 box(대화상자) 나옴





<NAVIGATING>

• Panning (pan) : 손바닥 모양 도구 -> space바로 전환 가능
• Zooming (zoom) : 스크롤 / (z) + (e) / 특정 물체 확대 (z) + (o) + 물체 선택 + space바





<OPENING EXISTING DRAWING> _파일 열기 / mission3

• A 메뉴로 열기 / start에서 열기 / drag&drop



<DRAWING WITH LINES>

• Line (line)
• Polyline (pl) -> pline으로 그리면 선택할 때 한꺼번에 선택됨 -> 주로 이걸 쓴다 / (c) 눌러서 바로 close 가능
• Circle (circle) -> 원하는 2,3 점을 지나는 원 그릴 수 있음 (c + 2P/3P) / tangent로 두 선 사이에 원 그릴 수 있음 (c + Ttr)
• Deleting (erase)
• Grips (grips) -> pline/line으로 그릴 때 꼭짓점이나 선분의 위치를 조정할 수 있음 ([2] 로 해야 middle point도 조정 가능)



<SNAPS> _매우 유용!

• Snap Types [ ortho(F8), snap(F3) ]



<좌표계 이용해서 그리기>

• 절대 좌표 (X,Y) -> 시작 위치 정하기
• 절대 극좌표 (length < angle) -> 길이, 각도 정하기
• 수치 측정 : dist



<COPYING AND MOVING> _ 복사 & 이동

• 복사 (copy) -> 간격 정하고 여러 개 복사 가능
• 회전 (rotate) -> r로 reference 이용하면 편리
• 이동 (move)



_ mission 5 (칠교놀이)



<SAVING AND CLOSING>

• Zoom and Extend (z + e) -> 화면 맞추기 용도로 사용
• Purge (purge) : 필요 없는 것 소거
• Save (save)
• Close
• Quitting



** 잊지 말자 F8 !! (수직)

** 드래그 : 위 (전체를 선택해야 함) / 아래 (일부를 선택해야 함)

** 수치 측정 : dist
