AutoCAD _05 Layers

LAYERS

Layers는 base map(모든 정보를 포함한 지도)를 나타낼 때 사용



✔Advantages of Using Layers

• Keeps drawing organized
• Visualizes object types by colors
• Easier manipulation(selecting options) -> 하나하나 선택이 아니라, 한꺼번에 동시 선택 가능 (invert)
• Merge layers



✔Controlling Layers(layer)

• Status
• Visibility and Editable
• On/Off : 객체가 메모리에 남아있음 (안 보인다)
• Freeze/Unfreeze : 메모리가 해제됨 (안 보인다)
• Lock/Unlock : (선택 안 된다)
• Colors
• Plotting color

•

• Drawing과 print는 좀 다르다!
• Linetypes
• Layer 설정 쪽에서 linetypes 설정 가능
• Lineweights
• Layer 설정 쪽에서 lineweights 설정 가능
• 처음 만들면 default(0.25~0.3정도)
• Transparency
• 숫자 지정

*전부 properties로 각각 지정할 수 있지만, by layer로 하는 것이 편리하다.

• Plotting



✔Creating New Layers

✔Deleting Layers



처음 상태는 layer0

Layer를 생성하고 선택하면 해당 layer에서 그려진다

Layer에 물체가 있으면 blue

없으면 grey

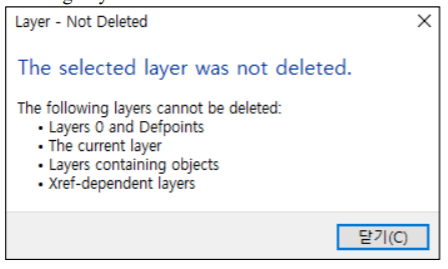

Purge하면 필요 없는 layer 삭제됨

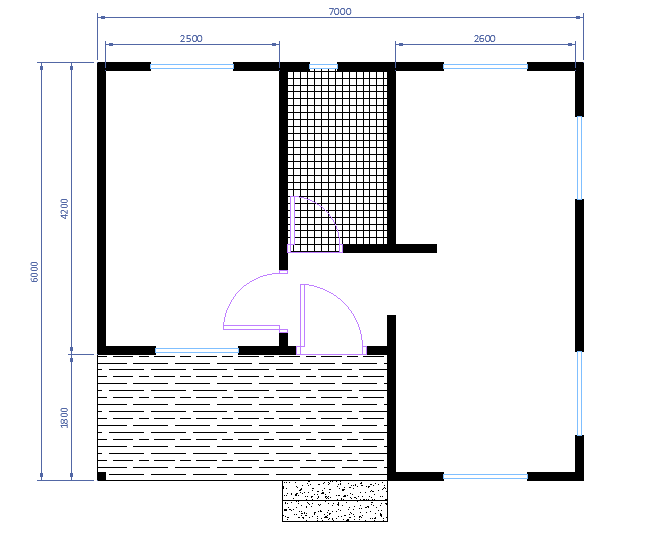

➰지난 floor plan 과제

• demensions / doors / windows / hatches / walls / outdoors 등으로 구분해서 layer 만들기
• 각각을 해당 layer에 지정해주기



➕

• 우리가 평소 보는 화면이 model space
• Layout
• Pspace
• => plot과 pspace는 이후에 더 구체적으로 배울거다. 지금은 model space에 집중하자
